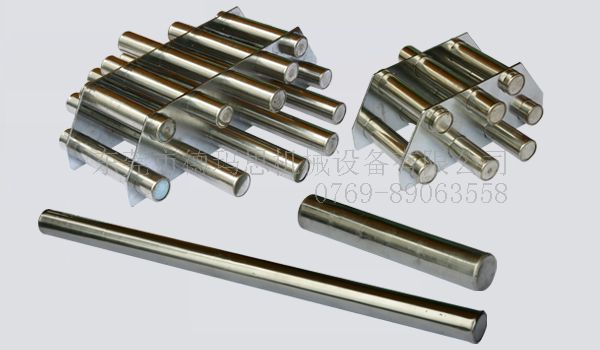

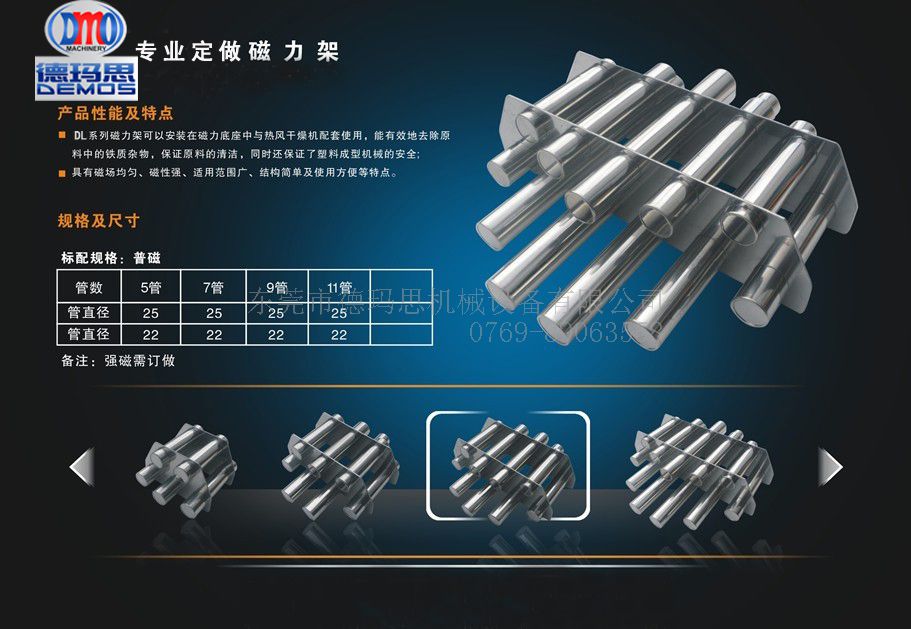

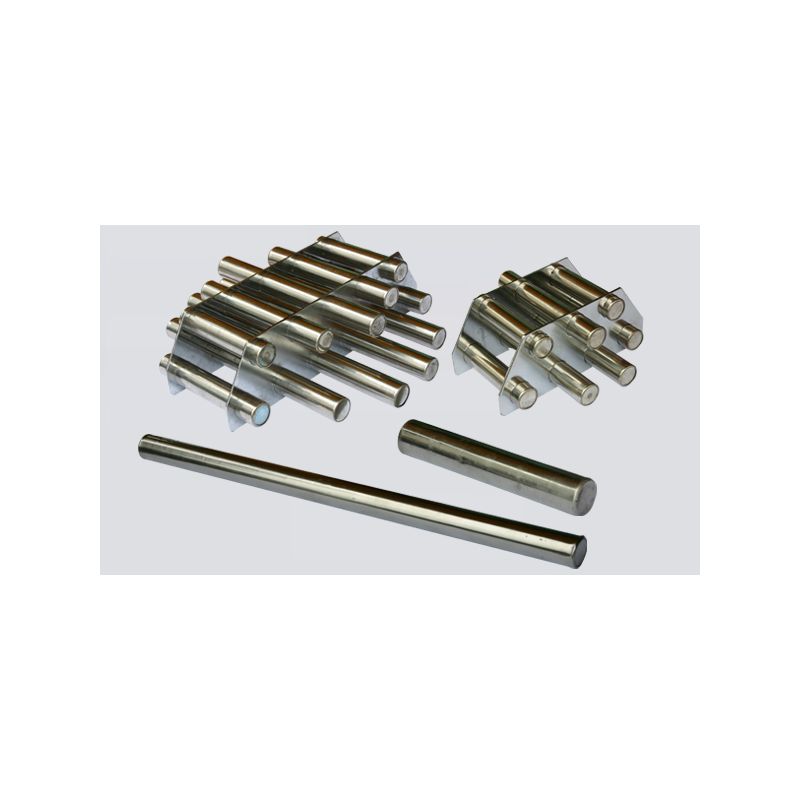

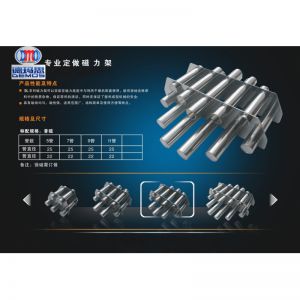

磁力架的產品說明及示意方式
適用范圍：
磁性過濾架（磁力架）主要用于清除粉狀、顆粒狀原料及液體或漿料中的鐵磁性雜質，廣泛適用于陶瓷、電力、礦業、塑料、化工、橡膠、制藥、食品、環保、顏料、染料、電子、冶金等行業。
工作原理：
磁性過濾架是采用優質不銹鋼管和高B值稀土合金釹鐵硼，并采用特殊的制作方法制作而成。并將其組合在固定架上，構成磁性過濾架。當含鐵的物質通過時，受到磁力棒的吸引，將含鐵的物質牢固的吸附在管壁上，以保證設備的完好和產品的安全。
產品特點：
無能耗、無污染、可安裝于生產線上能與物料接觸的任意位置，節約空間，安裝方便，主要采用稀土合金釹鐵硼作為磁源，磁力強勁，結構簡單，使用壽命長，規格樣式可按照客戶使用要求及生產現場情況任意更改定制。
1、根據下料的料斗口徑（方形或圓形）、磁棒層數、磁棒根數、磁棒直徑，可以分為多種型號，例如:注塑機料斗專用的有：5管，7管，9管，11管，13管，15管等。圓形的有：100，150，200，250，300，350，400，450，500，550，600，650等。
2、為了達到更佳除鐵效果，也可做成多層、多根；
3、全不銹鋼制造，架身牢固，永久使用；
4、可以根據客戶要求訂做各種異型產品。
磁力架的示意方式：
(表面材質：不銹鋼SUS201)
|
磁力架 |
表磁（GS） |
規格 |
形狀和導流棒 |
耐溫 |
|
MG |
12000 |
300（×300） |
RA |
M |
舉例說明：
【 MG 12000GS 300（×300） RA M 】
12000GS：表示磁棒的磁力要求；12000GS表示磁棒表磁12000GS。
300（×300）：表示具體的規格，方形的前面一組數字表示長度，后面一組數字表示寬度，圓形的就一組數字，表示直徑，可根據客戶要求定制。
RA：前面的字母表示磁力架的形狀，S是方的，R是圓的；后面的字母表示導流棒的樣式，A是角鋼，R是圓棒，N是沒有。
M：表示耐溫；耐溫要求。
磁力架規格及交付說明：
磁力架的規格比較多，注塑機料斗專用的有：3管，5管，7管，9管，11管，13管，15管等。圓形的有：100，150，200，250，300，350，400，450，500，550，600，650等。方形的有：100×100，150×150，200×200，250×250，300×300，350×350等。固定邊板單層寬度為40mm，雙層寬度為80mm，厚度為3mm、5mm或10mm等（根據情況調整厚度）；非常規可按照客戶要求定制。十套以內2-3天內交貨。
|
圓形 |
正方形 |
||||
|
規格 (mm) |
Hiberarchy |
中心距 |
規格 (mm) |
Hiberarchy |
中心距 |
|
100 x 40(80) |
2管單層 （3管雙層） |
左右中心距與上下垂直中心距均為50mm |
100 x 100 x 40(80) |
2管單層 （3管雙層） |
左右中心距與上下垂直中心距均為50mm |
|
150 x 40(80) |
3管單層 （5管雙層） |
150 x 150 x 40(80) |
3管單層 （5管雙層） |
||
|
200 x 40(80) |
4管單層 （7管雙層） |
200 x 200 x 40(80) |
4管單層 （7管雙層） |
||
|
250 x 40(80) |
5管單層 （9管雙層） |
250 x 250 x 40(80) |
5管單層 （9管雙層） |
||
|
300 x 40(80) |
6管單層 （11管雙層） |
300 x 300 x 40(80) |
6管單層 （11管雙層） |
||
|
350 x 40(80) |
7管單層 （13管雙層） |
350 x 350 x 40(80) |
7管單層 （13管雙層） |
||
|
400 x 40(80) |
8管單層 （15管雙層） |
400 x 400 x 40(80) |
8管單層 （15管雙層） |
||
|
450 x 40(80) |
9管單層 （17管雙層） |
450 x 450 x 40(80) |
9管單層 （17管雙層） |
||
|
500 x 40(80) |
10管單層 （19管雙層） |
500 x 500 x 40(80) |
10管單層 （19管雙層） |
||
